나무와 흙집(새로운 한옥.com) 20년이 지난 오늘에 이글을 수정하게 된 동기는
ALC 잘못 사용으로 피해가 속출하여 수정하게 됩니다. 아래 사진을 보면 18년
전쯤 사진인 것 같습니다.
흙과 ALC는 같은 수분함량 구조로 바닥에서 수분을 빨지 못하게 하여야
됨을 알았고 하단부 단열과 동시에 결로의 중요성은 건강주택의 핵심입니다.
하단부에 발수블록1장 다용도실2장 화장실3장을 꼭 사용하셔야 합니다.
본인은 방수블록으로 오랜 세월동안 사용하여 큰 문제점이 없음을 확인하였습니다.
본인 건축중기에 강원도와 천안지방에서 흙집이 시작되었고 당진 서산 쪽에서
지금 현재는 고칠 수도 없는 주택이기에 제가 글을 씁니다.
그것은 어느 지역에서는 높게 평가하고 어느 지역에서는 낮게 평가되는 것은 흙집과
ALC블록에 방수블록사용 여부에 관개가 있습니다.
또한 통풍과 처마 길이는 친환경 주택의 핵심입니다. 흙과 ALC 블록은 수많은 기포와
벌집 구조로 개발초기 발수블록이 방수블록으로 개발한 것입니다. 발수와 방수
한옥에서 사용하는 나무에 칠하는 리스나 락카 사용은 방수입니다 우리가 식물에서 접하는 토란입 상층부는 물이 구슬과같이 구르는 모습이 건축용어로 발수라고 합니다. 사전에도 없는
용어죠 하단부는 방수, 벽은 발수 꼭 지켜 사용합시다.
ALC block은 방수와 파장핀 인방 전용 몰 탈 벽에는 발수(일반블록에 2차 처리를 꼭 지켜 사용하셔야 올바른 건축입니다.
20년 전에 본인이 ALC블록을 흙으로 보고 사용하라는 언어를 만들었습니다.
모든 것은 하단부에는 방수 ,벽면은 발수 처리하고 건축물 처마 길이는 길어야 하고 옆 벽면에서 최소한 3.5m 거리를 두는 것을 잊지 마세요. ALC block은 하단부에 방수블록 사용하고 파장핀 인방과 전용 몰 탈을 사용하고 외벽에는 발수를 꼭 지켜 사용하셔야 올바른 건축입니다.
집에서도 사랑받지 못한 결과물입니다. 참고 하세요
규석 모래 생석회 시멘트로 기포를 발생시켜 증기 양생하여 첨단시설로 절단하여 가공한 경량 기포 콘크리트다.
1. ALC BLOCK 조적과 정
ALC BLOCK 조적시 전용 몰 탈 및 파장핀(물결 파장과 비슷하여) 을 꼭 사용하기 바란다.
국내에는 ALC전용못 생산자가 없다.(우리나라말 트위스트 레일 꽈배기못 입니다)

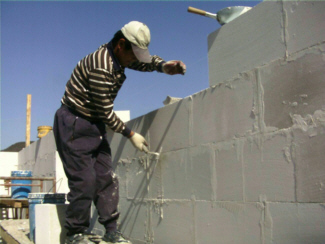

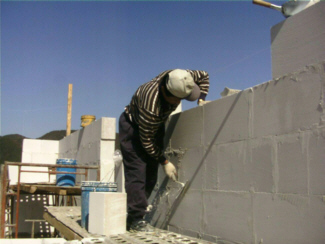

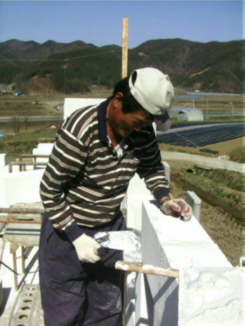

조적하는 과정

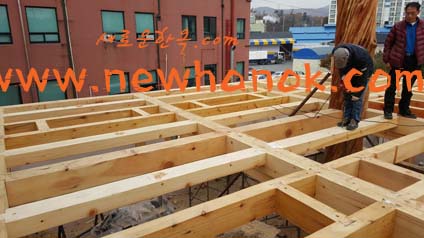

나무를 갈고 샌딩후 나무 높이를 마치는 중

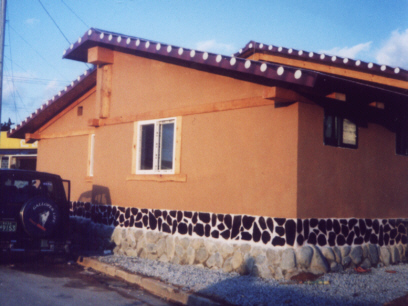

18년전

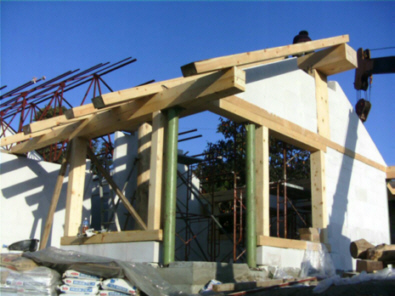

11년전

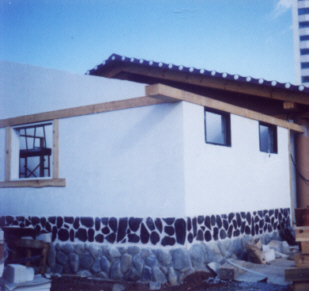

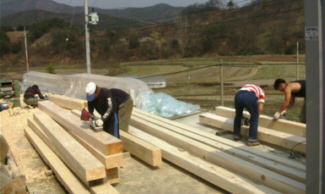

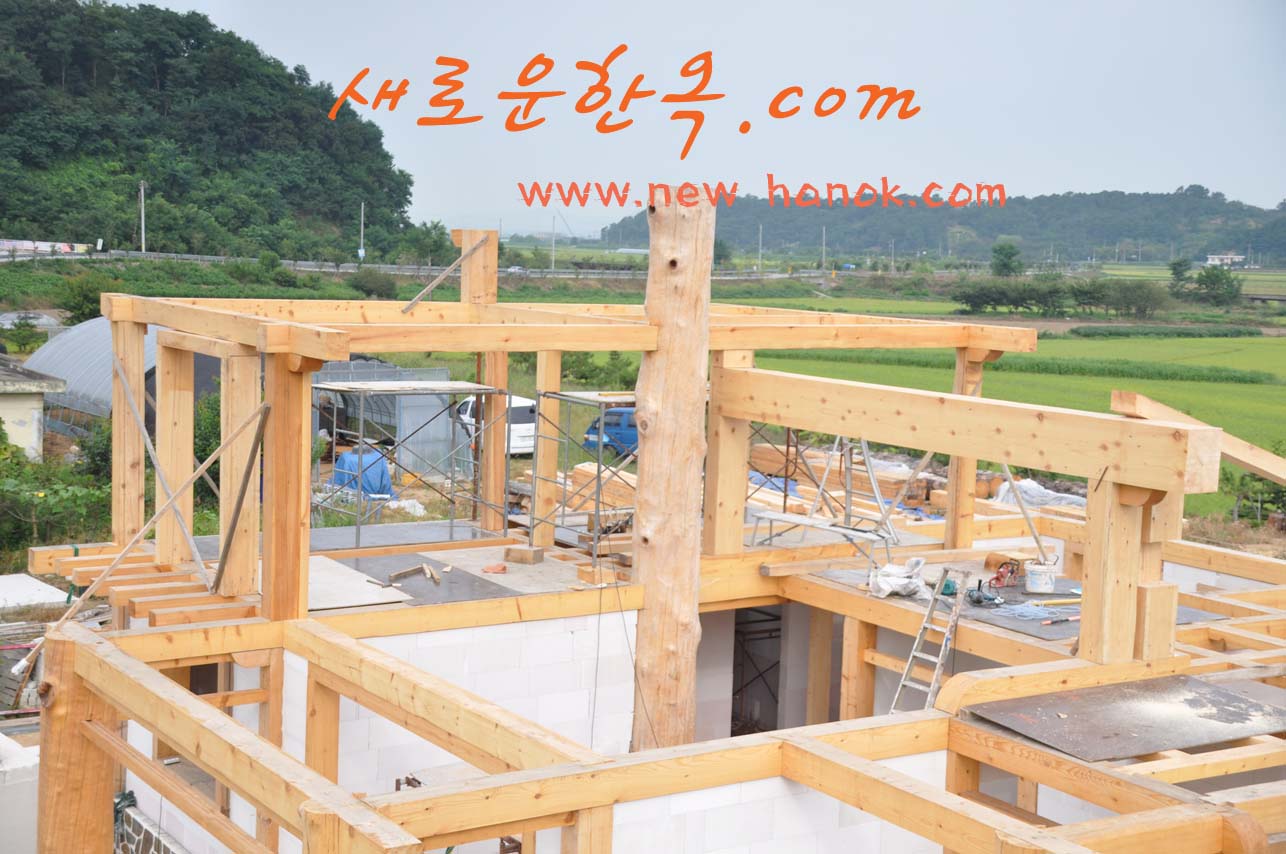

나무를 접목시키고 조적하는 중
2. ALC block의 장점
1) 경량성: 콘크리트의 약 4분의1 중량.
2) 내화성:
내화 성능이 좋으며, 무기질로서 유해가스 발생이 없다.
3) 단열성: 열
전도율이 콘크리트의 약 10분의1이다.
4) 차음성: 기밀성이 좋은 공간을
만들어 기포로 인하여 차음도를 높게 한다.
※선진국
개발형 제품으로 기능성을 잘 알고 사용하면 공기도 쾌적하며, 수분 조절도
잘되고, 단열도도 높으며, 겨울에는
따뜻하고 여름에는 시원한게 장점이다.
주의:
필자가 꼭 부탁하고 싶은 것은 ALC block을 시멘트 블록으로 생각하지 말고,
흙으로
생각하고 조적을 하여 건축하면
ALC의 장점을 살릴 수 있다.
3. ALC BLACK 원재료 및 양성과정

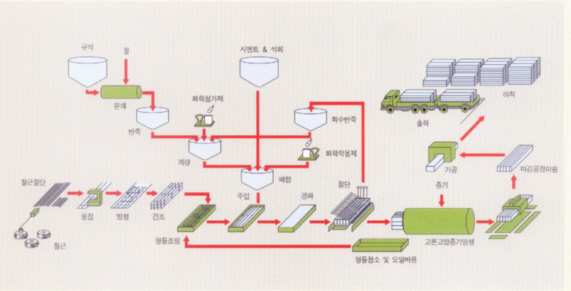

○ ALC는 고온고압에서 증기양생을 한 경량 콘크리트로서
규석, 시멘트, 모래, 생석회를 주원료로 하여
자동화된 최첨단 설비로 생산,
관리되고 있다.
ALC는 이미 1920년대 후반 스웨덴에서 개발되어 세계
2차대전 이후 유럽의 전후복구사업에 적극적으로
사용되면서부터 세계적으로
널리 이용되기 시작하였으며, 양성과정을 거치면서,ALC는 Cake Cutting
후양생과 정
을
거치면서 10kg/㎤ 이상의 압력과 180도의 고온으로 12시간이상의 고온고압 증기양생을
통하여 철저한 함수율 관리를 하며, 아울러 인장효과와 함께 최고의 ALC를 탄생시킵니다.
슬라 브건물 옆 계단은 치장벽돌에 수분을 전달하여 종종 안쪽에 탈맹이(곰팡이)가
지므로 계단 안쪽에는
화장실과 주방을 설치하는게 좋다.
필자는 계단이 설치된
쪽을 화장실 및 주방을 고집하는 분은 집을 많이 건축하신 분으로 본다.
※ALC block은 습도를 조심할 것.
◎조적 기초면에 바닥에서 200㎜까지

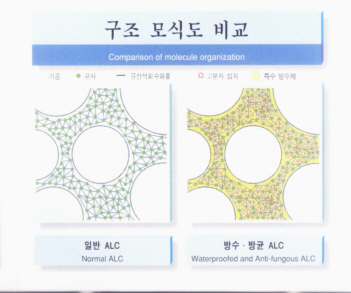

단열벽돌을 이용하여 수평을 보든가, 방수, 방균 ALC를 사용하면
장마철이나 보일러 및
상수도에 이상이 있을 시에도 수분에 문제가 없음.
( 페이지를 수정
●열 손실을 방지하여 난방비를 절감한다.
ALC는 단열 성능은
일반 콘크리트의 약 10배가 되므로 건축물의 열손실 방지에 탁월한 효과가
있다.
시간당
열 손실 <
siporox 자료제공>
|
ALC |
내력벽구조 |
ALC |
철골조 |
철근 |
콘크리트 |
목조 |
|
|
7276 |
43% |
8041 |
53% |
15093 |
100% |
14525 |
96% |
겨울철 난방부하와 석유소비량 연간 난방부하 (10 Kcal)
|
ALC |
ALC |
철근 |
목조 |
||||
|
8731 |
48% |
9649 |
53% |
18112 |
100% |
17429 |
96% |
나무와 흙집(새로운 한옥.com)는 개발한 기능성 한옥은 오랜 경험을 공개함과 영리목적 사업은 단속할 예정입니다.
본인이 풍부한 경험과 기술을 공개하려 합니다. 난방을 주택의 경우에 가족구성, 크기, 창 등의 개구부, 난방방법, 습관등 많은
요인에 의해 좌우된다.
필자가 중요시 여기는 건 ALC block벽면을 200㎜
시공시 단열은 완벽하며, 바닥 단열에 의해 좌우되는
것을 7년에 걸쳐 약 100 여번 정도 확인하였다. ( 이내용은 2001년이전 내용이며 단열과 단열을 중시하고 2011도단열과 2016년 단열이 세롭게 구성되어 구한옥은 할 수 없는 새로운 한옥 만들어 집니다.
필자가 가장 중요시하는 것은 바닥 단열입니다.
보일러
시공시 바닥 단열에 2중, 3중으로 처리하여 시공하면 단열은 완벽하다고 본다.
ALC는 일반 콘크리트의 4분의 1 하중의 경량화로 인한 건물의 부동침하
및 크랙 발생을 줄일 수 있다.
지붕구조 형태가 여러 가지가 있는데 되도록 이면, 평슬라브보다는 삼각형 구조를 택하되, 지붕재를
가벼운
것으로 택하는 게
좋다.

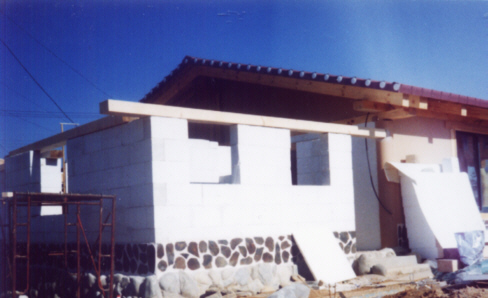

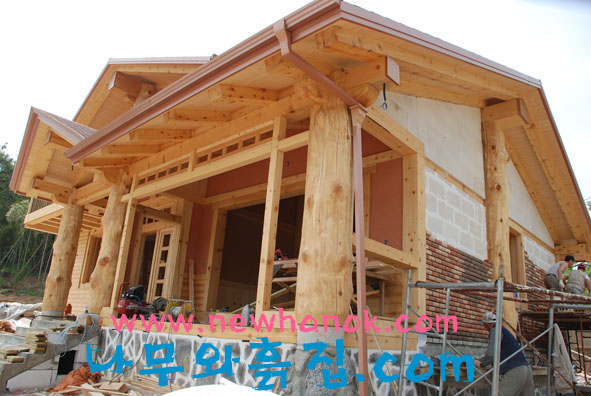

O나무와 흙집(새로운한옥.com)에서는 ALC의 단점을 보완하기 위하여 하단부에 벽돌을 조적하거나 방수 ALC를

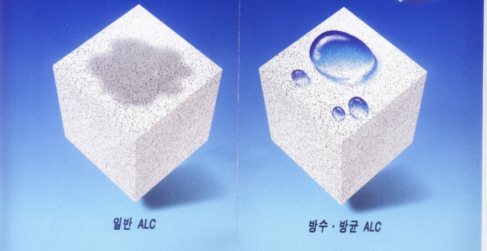

사용하여 수분으로부터 보호하였다. 하단부 핑크색은 방수 ALC 벽돌임. (벌집 구조로 기포 콘크리트 ALC를 방수라
쓸 수는 없지만 발수라는 단어를 인용하는데 20년 이상 건축한 경험으로 볼 때 1~5cm정도 수분 함양으로 큰 문제가 없으며
방수제 역할이 충분히 됩니다. 하단부에 사용하면 방바닥 단열높이 이하의 단열로 결로 까지도 막아주는 것을
현장경험으로
◎블록의 선정
블록은 직육면체의 무근으로 생산되며 적용두께는 구조적인 문제와 건축업에서 요구하는 성능을
만족시키는 범위 내에서 결정한다.
주택의 경우 보통 외벽은200t, 내벽은 150t를 사용한다.
아파트의 경우 외벽은 200t내벽은 100t를 사용한다.
●ALC블럭과 패널의 종류
★용도: ★용도:
모든 건축물의 비내력 내외벽 비내력
내외벽(아파트, 오피스텔등)
2층이하 구조용 내력벽 3층이하
건물의 구조용 내력벽
고층건물외벽제

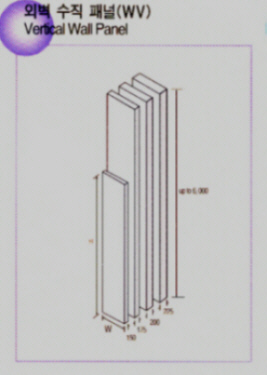

◇블럭의규격 ◇ 외벽 수직 패널규격
|
두께(T) |
폭(W) |
높이(H) |
|
두께(T) |
폭(W) |
높이(H) |
|
75 |
300 |
200 |
|
100 |
300 |
6000 |
★용도: ★ 용도:
비내력 내외벽(공장, 상업시설등) 모든
건물의 비내력 내벽 칸막이
외벽제

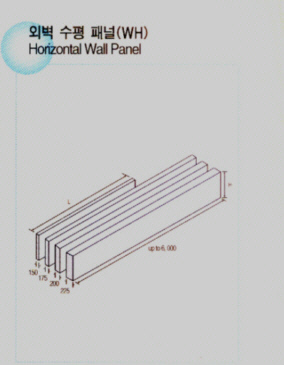

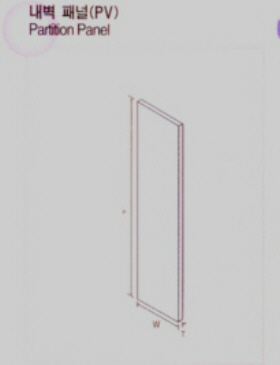

◇외벽 수평 패널 규격 ◇내벽 패널 규격
| 두께(T) |
폭(W) |
높이(H) |
|
두께(T) |
폭(W) |
높이(H) |
|
100 |
6000 |
300 |
|
75 |
|
6000 |
★용도: ★용도:
3층이하 내력 구조의 층간 또는 스라브 Block
조적 조의 인방제
고층건물의 층간 스라브 개구부
보강

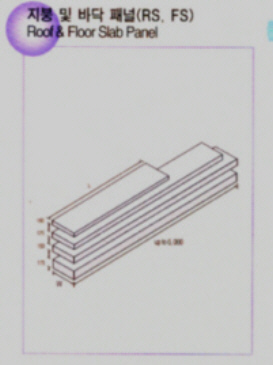

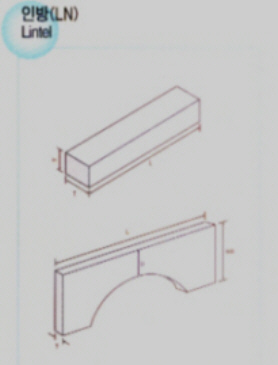

◇지붕·바닥 패널 규격 ◇인방의 규격
| 두께(T) |
폭(W) |
높이(H) |
|
두께(T) |
폭(W) |
높이(H) |
|
100 |
300 |
6000 |
|
75 |
6000 |
200 |
◎ALC블럭의 적용두께
|
건물 |
적용부위 |
최적적용두께 |
|
공동주택 |
내 벽 |
75 ~150T |
|
발코니외벽 |
200T 이상 |
|
|
계 단 실 |
150T |
|
|
사무실 |
내 벽 |
100 ~ 150T |
|
외 벽 |
200T이상 |
|
|
단독주택 |
내 벽 |
100 ~ 150T |
|
외 벽 |
200T 이상 |

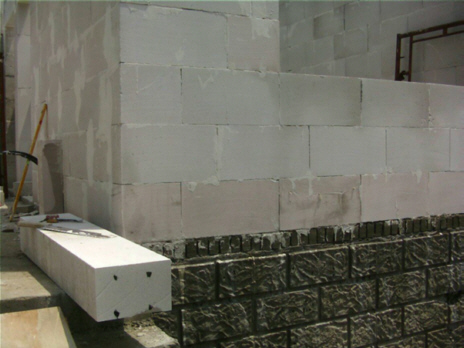

◇조적시 ALC블럭은 또한 강조하지만 흙으로 보고 사용하기 바라고 하단부에는 꼭 방수 ALC블럭을
사용하여 습으로부터 보호하여 ALC블럭의 환기의 장점을 살리기 바라고 ALC블럭은 실내환경을
쾌적하게 하며 습기제거 효과가 있으며 결로를 방지한다.
건축물에 창호설치시 인방을 설치하여 하중으로부터 건축물을 보호하여야 한다.

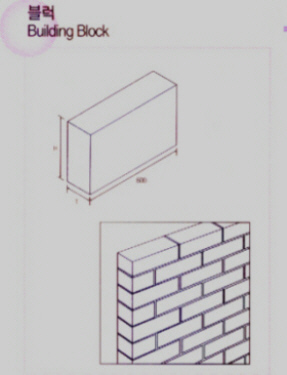

o 블록과 패널의 올바른 사용법
블록이라 함은 직육면체로 철근이 보강되지 않은 제품을 말한다. 블록은 alc전용 몰타르를 사용하여
조적하면 접착력이 증가한다. 또한 비중이 작기 때문에 시멘트벽돌이나 블록조다 더욱 큰 규격이
제품을 사용하고 있으므로 조적 속도가 빠르다. 내력벽 구조는 두께, 비중 및 하중 등의 여건에
따라서 3~4층까지 가능하며 고층건물에는 주로 비내력벽 용으로 사용한다.

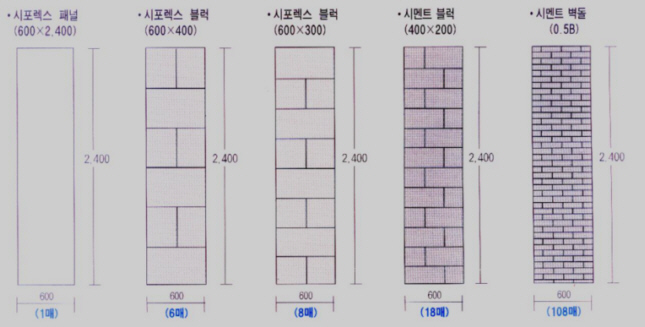

◎ ALC BLOCK 패널과 재래식조적 공법의 비교

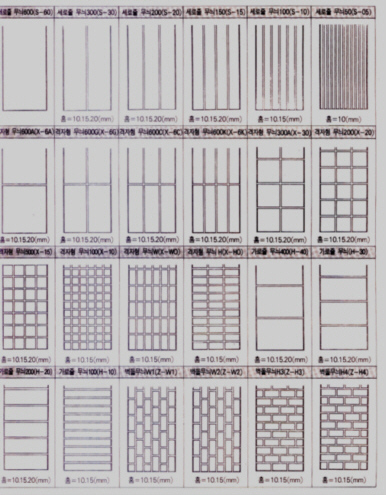

◎디자인 패널의 종류
건축물 외벽을 디자인 패널로 설치후 방수 및 상도 하도 칠을 하여 외벽을 세련되게 할 수 있다.
블록의 시공
블록은 표준치수를 사용하여 절단량 감소와 공기 단축과 시공능률을 높일 수 있다.
쌓기
alc block은 일반 벽돌보다도 크므로 바닥면을 평활하게 잘 고르고 조적하여야만 올바르고
빨리 조적할 수 있다. 종종 블록이 크다고 조적하기 쉽겠다고 하는 조적 사가 있는데 그런
사람은 조적 미숙련공이다.
블록이 크면 클수록 조적하기 어려운 것이다. 조적을 잘못하면 다음 일에서 어려움이 많다.
블록과 블록사이에는 꼭 파장핀을 박아서 유격을 방지하고 alc전용 몰타르를 깔아서 평활하게
고른 다음 시공하여 벽면을 올바르게 조적한다.
ALC block 공구
톱 (벽돌 자를 때) 끌 게 (조적용 몰탈삽 ) 파장핀(벽돌고정용)
주걱(시멘트제거용) 수평기(조적시) 원형톱(벽돌자를 때)
먹통(조적위치표시) 줄자,망치,고무망치,
alc홈파기
기계
자구망치
1) 블록공사

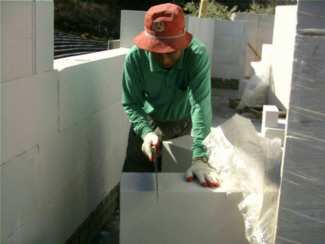

가. 블록의 절단은 전동톱 및 수동톱을 사용하여 바르게 절단하기 바란다.
나. 블록시 공사 모르 터의 두께는 3-4mm 정도로 균일하게 시공하기
다. 블록의 상단과 하단 겹침이 블록길이의 1/2 - 1/3이 되도록 시공하기
라. 블록의 접합부위는 그날 그날 처리하기
마. 미장하기 전에 대패 사포 그라인더 등을 사용하여 평활하게 고르기
바. 블록과 블록사이는 파장핀을 꼭 사용하여 응력을 증강 시켜줄 것
2) 창호 및 목재 접합공사
가. 이중창인 경우 창틀두께를 200mm를 사용하여 단열하면 이상적이다.
alc block 200mm에 하이샤시 220mm를 사용하여 필자의 보일러 시공법을
활용하여 건축시 거의 완벽한 단열도를 찾을 수가 있었다.
다. 나무와 블록의 만남은 나무의 수축으로 인하여 문제가 있다. 여러 가지 노하우로 완벽을
기하는 중이나 더 두고 지켜볼 일이다 흙과 나무의 만남은 흙과 나무 모두 수축으로 더 문제가 많다.
고주택은 현대인의 생활 거실문화에 불편이 많다.
3) 방수공사
가. alc block 전용 프라이머를 사용할 것.
나. 미장후에도 액체방수할 것.
4) 미장공사
가. alc전용 모르터를 사용할 것
나. 통기 성 및내수성을 확보할 수 있는 재료
5) 미장 후 방수공사
가.방수 공정과 중복되는 부위에 보호 모르터 등의 시공하기.
6) 미장 후 치장공사
미장 후 치장공사는 방수 외에 미관을 아름답게 하기 위한 공사이다.
수성 페인트. 본타일 마감. 타일마감 . 사이딩. 적벽돌 치장쌓기. 자연석 마감 등이 있다.
7) 미장 방수 후 타일공사
가.alc block은 첫째도 방수 둘째도 방수에 주의를 하여야 한다. 되도록 이면 타일본드로 시공하되
타일본드는 최고로 좋은 것을 사용하여 습으로부터 보호하여야 건강한 주택이 될 수 있다.
미장 후 타일본드공사는 가장 효과적인 방수공사다. 단 본드를 바를 때 골고루 바르기 바란다.
